高帮骑马抽安装教程图解(两杆)

文章出处:网责任编辑:作者:人气:-发表时间:2015-10-29 16:36:00

以下是高帮骑马抽安装教程,所需主要材料YS703YS703包含配件请参考高帮骑马抽

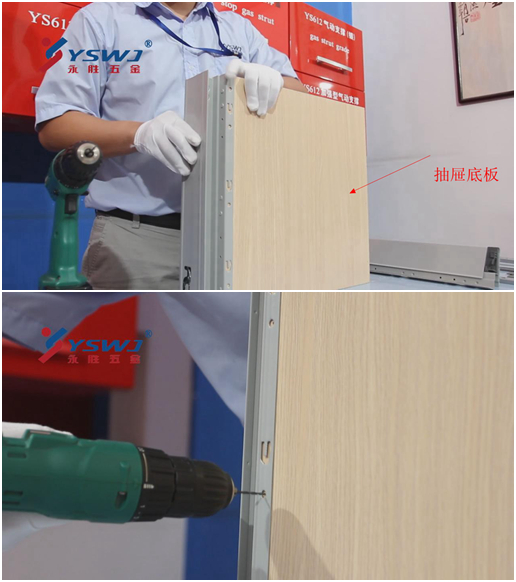

1. 侧邦的安装方法:

  把侧邦贴合于抽屉底板,对准侧邦原有孔位,开孔加装螺丝即可;

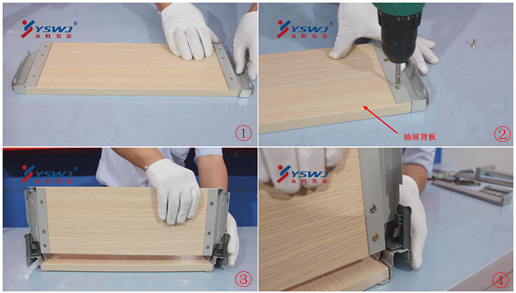

2. 左右高背板件的安装

  把高背板件分别安放在背板的两侧,对准孔位,开孔及安装螺丝;

  将背板、侧邦和底板连接,详细如下图方法;

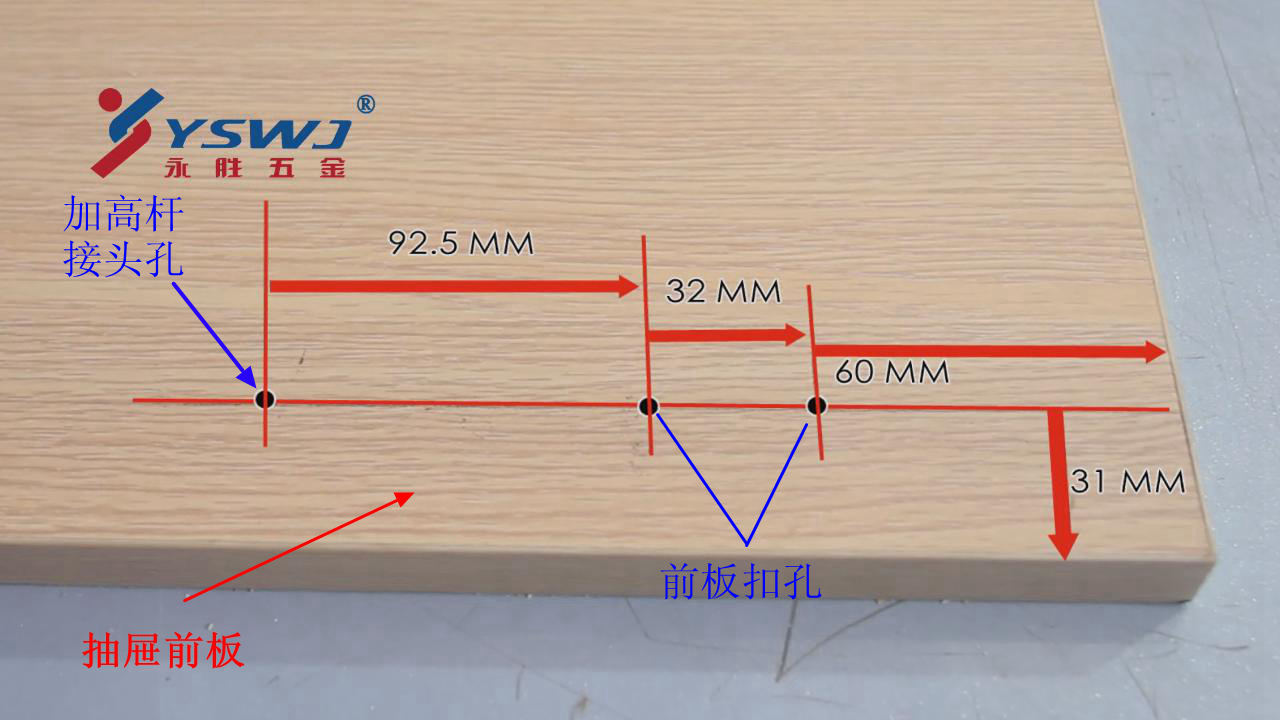

 3.如图所示尺寸开孔:加高杆接头和前板扣孔

  高帮骑马抽YS703与其它型号骑马抽不相同的在于两侧多加了一支加高杆;

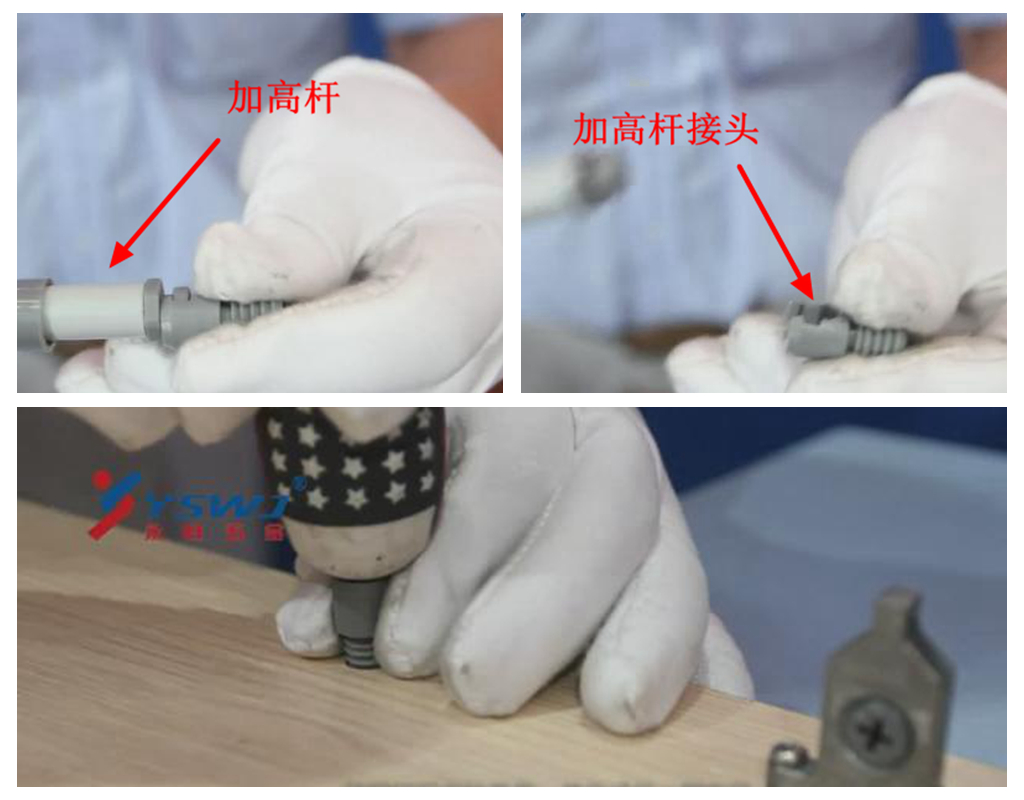

4.加高杆接头的安装:

 把接头拿出,用锤子轻锤入之前开好的孔内(两侧如是);

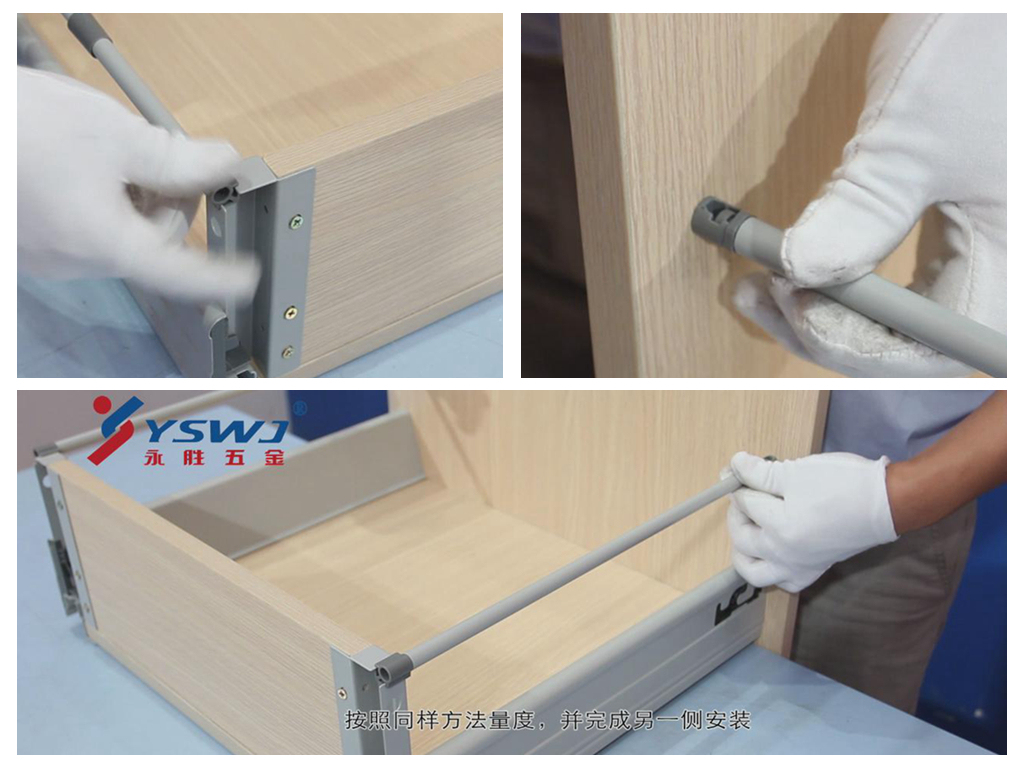

 5.加高杆安装方法如下图所示;

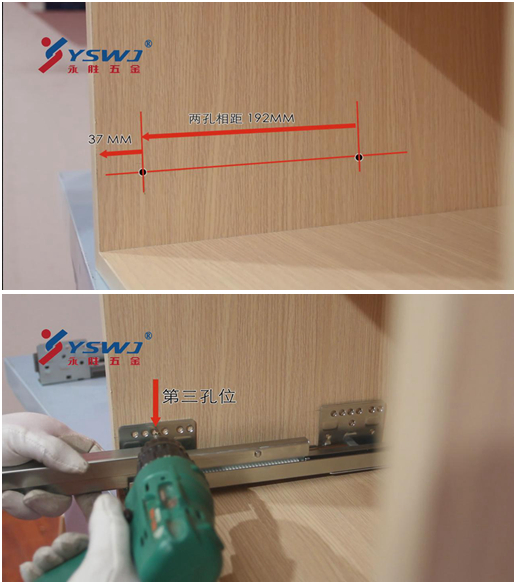

6.抽屉内滑轨的安装尺寸,两侧方法相同;

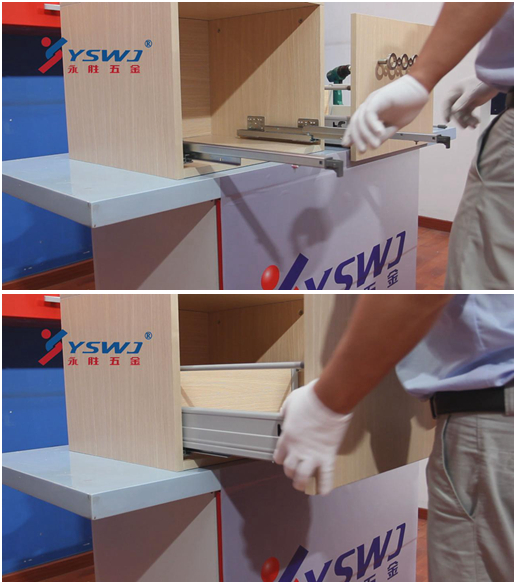

7.把高帮骑马抽合体;

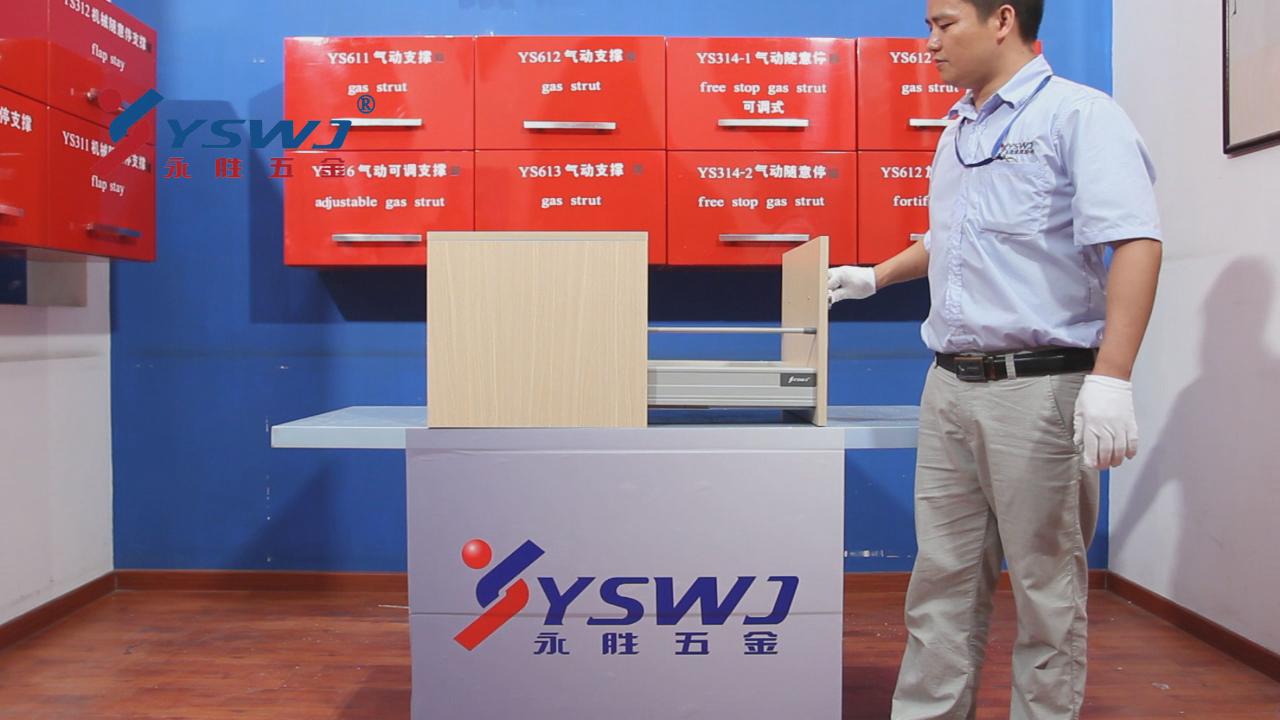

8.完成效果图,高帮骑马抽的安装就此完成。

备注:
YS703
高帮骑马抽与YS702高帮骑马抽相比,背板会更加的高,其背板高度为186mm

以上所示范的,底板和背板开料尺寸仅适用于16mm密度板。
