翻板缓冲铰链装配尺寸

文章出处:网责任编辑:作者:人气:-发表时间:2016-09-05 10:51:00

 YST6118翻板缓冲铰链,也是我司2016年主推的产品之一。其具有缓冲性、缓慢关闭、静音不夹手以及无需专业开槽等强大优势。

现在介绍一下其安装尺寸:

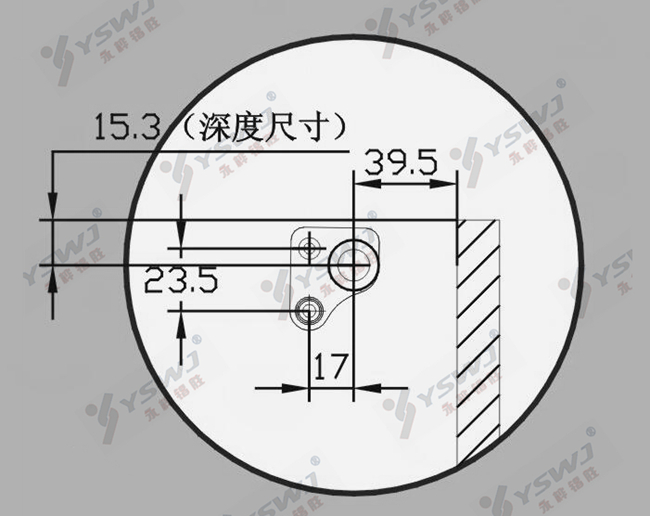

1.侧板装配尺寸:

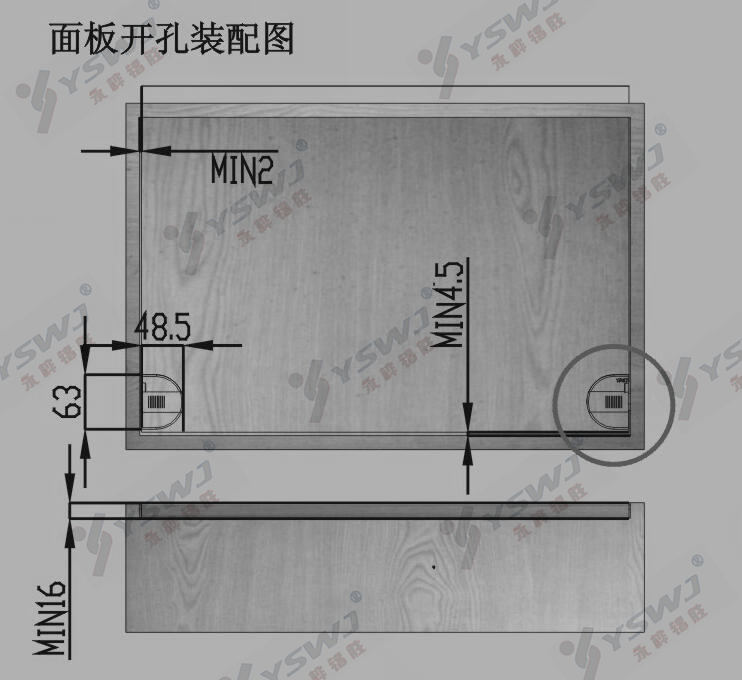

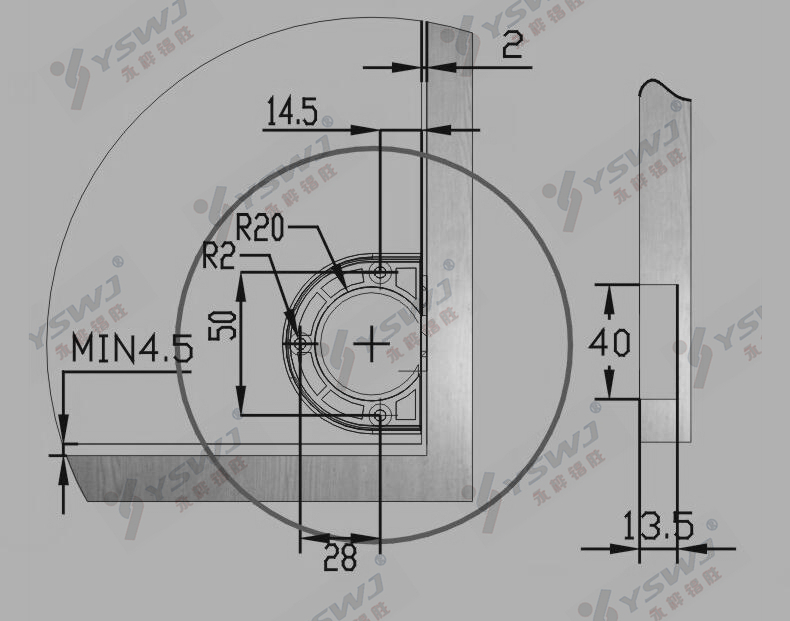

2.面板开孔尺寸:


备注:

1.以上尺寸,均以mm作为单位;

2.门的最小厚度16mm,成对使用;以上尺寸超过此厚度尺寸顺加;



3.设计计算:门高H(M)/2*门重。
